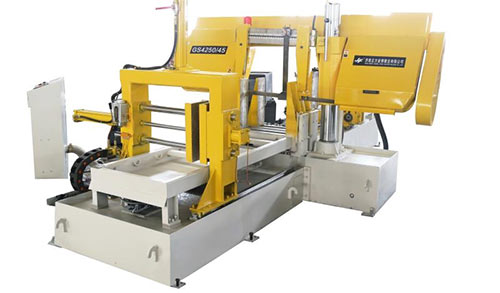

一、设备概述
本系列机床主要用于中小规格管料及型材的批量锯切，在切割较长工件及处理料尾方便较同行业锯床由明显的优势。具有切削效率高、节能、锯口窄、节能省料、操作简单等特点。
本机床采用双立柱结构，PLC控制，自动送料，自动锯切，送料长度和次数可以通过触摸屏设置和显示，提高了锯切效率和锯切精度，是批量下料的理想设备。
二、主要技术参数
1、最大锯削规格： 圆料：Ø500 mm 方料：宽500X高500mm
成束夹紧范围 500×500mm
2、带锯条规格： 5550x41x1.3 mm
3、带锯条锯削速度： 40/60/80(变频调速)
4、带锯条进给速度： 液压无级可调
5、机床输入电源电压： A.C380V、 50Hz
6、主电机功率： 5.5kW
7、液压电机功率： 1.5kW
8、冷却泵功率： 120 W
11、送料方式： 液压
12、单次送料行程： 锯条前后各1200mm
13、单次送料精度： ±0.2mm
14、主机外形尺寸（长×宽×高）：2900X2400X1750 mm
三、机床各部分功能介绍：
（一）本机床由下列主要部件组成
1、底座
2、主传动系统
3、夹紧装置
4、锯架
5、导向装置
6、左右立柱
7、锯条张紧装置及断带保护
8、冷却系统
9、液压系统
10、电气系统
11、送料装置
12、无料检测装置
13、成束夹压装置
（二）各部分功能描述
1、底座： 底座是用优质钢板等焊接而成，经振动时效处理，焊接变形小，主要用来安装机床的各个部件，床身的左右两边分别安装左右立柱和升降油缸及夹紧虎钳，同时床身右端为水箱，供锯切过程中循环冷却用。
2、主传动： 机床的主传动系统由减速机、主动轮、皮带轮等组成，减速机与主动轮采用直接连接，传动平稳，无冲击。主动轮的转速通过变更塔轮皮带槽调节，可得四种转速度，以满足不同材料的锯切。
3、夹紧装置：机床的夹紧采用液压虎钳夹紧，在锯带的前后方各设计有一组液压虎钳。夹紧时，操作触摸屏上的按钮，通过液压油缸带动钳口板将工件夹紧。同时还装有两组下压机构，方便整捆锯切的夹紧。
4、锯架： 锯架是一个弓形结构，分为左、右锯架盒、横梁，锯架板采用优质钢板，通过合理的加强筋组焊而成，振动时效后将焊接应力重新分布和消除，从而保证了锯架的稳定性。主动轮、张紧轮、左右导向装置均安装在锯架上，机床工作时，锯轮逆时针转动，左右轮倾斜2-3度适合型钢锯切，防止型钢卡锯。
5、导向装置：本机床的导向分为活动导向臂和固定导向臂，活动导向臂的移动采用手动移动。调整完毕，导向臂的锁紧采用燕尾装置手动锁紧。导向座顶部及侧面均采用硬质合金，另设有预导向装置，以确保导向的稳定性，延长锯条的使用寿命。
6、左右立柱装置：为增加机床的稳定性，本机床立柱采用龙门式结构，锯架的升降采用双油缸驱动，油缸的两端采用转轴式链接，避免过定位，影响锯架升降的稳定。
7、锯条张紧装置及断带保护：张紧轮安装在锯架的左端，带锯条装入主动轮和张紧轮后，通过手动阀控制将锯带张紧或松开，张紧力根据液压系统设定即可。在张紧轮后部，安装一接近开关，当锯带断带或卡带时，接近开关接收不到锯轮转动的信号，机床自动停机，确保设备和人身安全。
8、冷却系统及自动扫屑装置：为延长锯条使用寿命，防止锯条
发热，保证锯切精度，机床采用一个冷却泵集中冷却，冷却点分为左右导向臂位置。冷却液循环使用，冷却剂采用皂化液。自动扫屑装置采用钢丝刺轮跟随锯条转动的方式，即能有效的清理粘在锯条上的铁屑，又不会伤害齿尖影响锯条寿命。
9、液压系统 液压系统由独立的液压站组成，主要由油箱、液压电机、油泵、调速阀、电磁阀等组成。
10、电气控制系统 本机床设计一单独电气控制柜，所有电气元件均安装在电气柜中，为确保安全，各动作之间设有互锁。具体为：虎钳未夹紧，主传动不能工作；在锯切过程中，虎钳、锯条均不得松开；所有动作采用PLC控制，采用触摸屏代替传统的按钮操作,并且可以一次设定多组不同的送料数值。
11、送料装置 本机床送料采用了两组送料装置（进料、出料侧各一组）。进料侧虎钳夹紧向前送料，单次最大行程为1200mm，如不能满足所需长度出料侧送料机构加紧工件往前拉料，单次行程为1200mm。辊道为自由辊道，送料机构由液压驱动，送料长度检测采用光栅尺。可多次重复送料。
12、无料检测装置 在送料虎钳座固定虎钳的后方，安装有个光幕开关，当材料锯切到最后一段时，光幕开关检测不到材料，表明需要重新上料，此时机床停止工作，触摸屏上提示无料。
13、成束夹压装置 为方便型材的成束锯切，在锯条前后两侧和送料虎钳的上方，各安装有一上压油缸，其动作与相对虎钳水平夹紧动作一致，实现型材的成束锯切。
三、机床主要配置：
序号 | 名称 | 品牌 |
1 | 主电机 | 上海如利 |
2 | 液压电机 | 南京艾利特 |
3 | 电器元器件 | 德力西 |
4 | PLC | 台湾永宏 |
5 | 伺服及步进 | 台湾永宏 |
6 | 触摸屏 | 台湾永宏 |
7 | 液压元件 | 易鑫达 |
8 | 减速机 | 浙江鸿博 |
9 | 液压油缸 | 本厂自制 |
10 | 直线导轨 | 国产 |
11 | 滚珠丝杠 | 国产 |
12 | 金属焊接件 | 本厂自制 |
13 | 床身、锯轮等铸件 | 本厂自制 |
